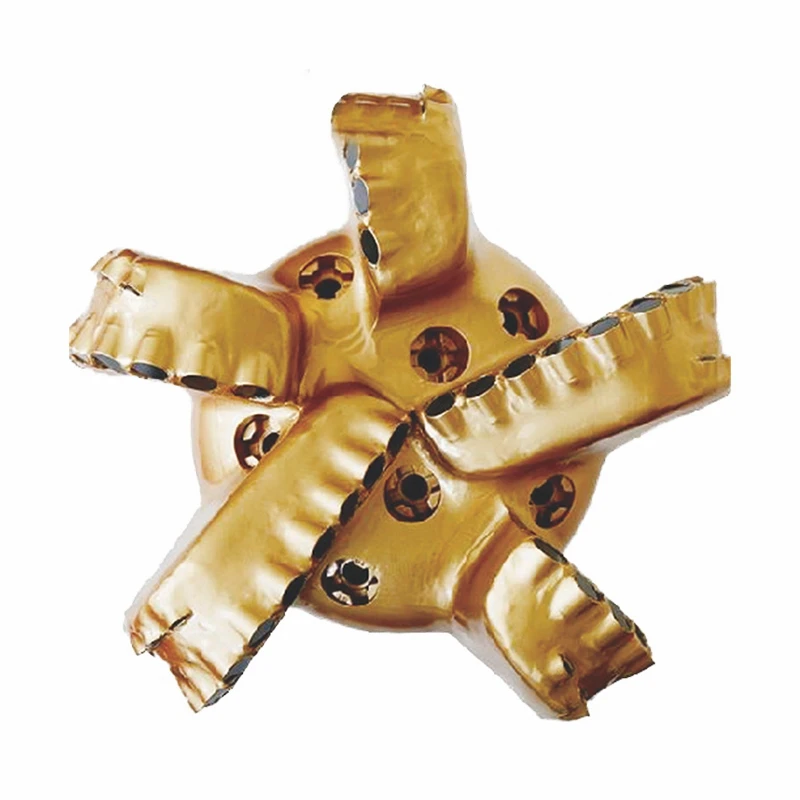

Deasign rysy bitů vrtáku PDC
1. Konstrukce čepele rozšiřuje průtokový kanál vrtného bitu, účinně zabraňuje ucpávání bahna a asymetrické rozložení čepele snižuje opotřebení řezacích zubů.
2. Tento design poskytuje vrtačku se silnější rychlostí vrtání útoku, což uživatelům přináší efektivnější zážitek z vrtání.
3. Přijali jsme návrh proti rotaci, aby se zvýšila stabilita čepele a zvýšila rychlost vrtání.
| φ117.5KS413G | IADC kód S133 |
|
SPECIFIKACE |
|||
|
Bitová velikost (in) |
45/8" |
Spojení |
{} / 8 API REG |
|
Bitová velikost (mm) |
117.5 |
Doporučené RPM (r/min) |
50-200 |
|
Počet čepele |
4 |
Doporučené WOB (KN) |
30-80 |
|
Primární velikost řezačky (mm) |
13 |
Doporučené tok ratellps) |
10-30 |
|
Tryska Qty |
4 |
Čistá/hrubá hmotnost (kg) |
12/21 |
|
Délka měřidla |
2"-3.5" |
Celková dimenze (mm) |
430×200×190 |
Funkce
01Vhodné pro středně měkké útvary, jako je vápenec, hliněná vrstva, břidlice atd.
02Svařování vysoce výkonných materiálů odolných proti opotřebení na povrchu čepele,
Zvyšte sílu měchých, zvětšete a prohlubte vodní cestu a urychlete vypouštění bahenních zbytků
| φ152.4ks813g |
IADC kód S433 |
|
SZvládnutí |
|||
|
Bitová velikost (in) |
6" |
Spojení |
3-1/2 "API reg |
|
Bitsize (mm) |
152.4 |
Doporučené RPM (r/min) |
60-250 |
|
Počet čepele |
8 |
Doporučené WOB (KN) |
10-100 |
|
Primární velikost řezačky (mm) |
13 |
Doporučené tok ratellps) |
20-35 |
|
Tryska Qty |
8 |
Čistá/hrubá hmotnost (kg) |
40/42 |
Funkce
▶ Vhodné pro měkké a středně tvrdé formace, jako je vápenec, pískovec, břidlice atd.
▶ Struktura zubu s jedním řádkem, svařování vysoce výkonných materiálů odolných proti opotřebení na povrchu čepele.
▶ Uchovávání vysoce kvalitního kompozitního měřidla, snižujte opotřebení měřidla a zvyšujte odpor opotřebení a
Stabilita retence vrtacího bitu.
▶ Optimalizace hydraulické struktury, návrh hydraulické rovnováhy pro simulaci pole průtoku ve spodní části studny.
Což je prospěšné pro čištění a ochlazování vrtacího bitu a prevenci bahenních sáčků.
| φ215.9KS319G |
IADC kód S123 |
|
SPECIFIKACE |
|||
|
Bitová velikost (in) |
81/2" |
Spojení |
4-1/2 "API reg |
|
Bitová velikost (mm) |
215.9 |
Doporučené RPM (r/min) |
60-250 |
|
Počet čepele |
3 |
Doporučené WOB (KN) |
10-100 |
|
Primární velikost řezačky (mm) |
19 |
Doporučený průtok (LPS) |
25-36 |
|
Tryska Qty |
5 |
Čistá/hrubá hmotnost (kg) |
50/53 |
|
Délka měřidla |
2"-3.5" |
Celková dimenze (mm) |
580×285×285 |
Funkce
▶ Vhodné pro měkké útvary, jako je hliněný skála, pískovec, tvarování bahna atd.
▶ Hluboká čepel s dlouhou strukturou parabolického tvaru a konstrukce proti víru, maximalizuje mechanickou rychlost vrtání a stabilitu vrtného bitu.
▶ Svařování vysoce výkonných materiálů odolných proti opotřebení na povrchu čepele, zvyšuje odolnost proti opotřebení a odolnost proti erozi bitů.
▶ Zubí dvojitý řádky, přiměřeně konfiguruje vysoce kvalitní kompozitní listy PDC, optimalizují strukturu zubů, zlepšují agresivitu a odolnost proti otěru vrtných kousků.
▶ Posilovací měřidlo s kompozitními listy PDC, snižte opotřebení hornin na konzervaci průměru, zvyšuje odpor opotřebení a stabilitu rozchodu, zlepšuje životnost vrtáků.
▶ Optimalizace hydraulické struktury, návrh pole průtoku ve spodní části studny je prospěšný pro migraci skalních zbytků a prevenci bahenních sáčků.
| φ215.9KS516FC1 | IADC kód S323 |
|
SZvládnutí |
|||
|
Bitová velikost (in) |
81/2" |
Spojení |
4-1/2 "API reg |
|
Bitová velikost (mm) |
215.9 |
Doporučené RPM (r/min) |
60-250 |
|
Počet čepele |
5 |
Doporučené WOB (KN) |
10-100 |
|
Primární velikost řezačky (mm) |
16 |
Doporučený průtok (LPS) |
25-36 |
|
Tryska Qty |
7 |
Čistá/hrubá hmotnost (kg) |
55/58 |
Funkce
▶ Vhodné pro střední měkké útvary s vysokou pevností tlaku a abrazivními vlastnostmi, jako je vápenec, hliněná hornina, břidlice atd.
▶ Hluboká spirálová čepel s parabolickou strukturou a konstrukcí proti víru, maximalizuje mechanickou rychlost vrtání a stabilitu vrtného bitu.
▶ Svařování vysoce výkonných materiálů odolných proti opotřebení na povrchu čepele, zvyšuje odolnost proti opotřebení a odolnost proti erozi bitů.
▶ Struktura zubu s dvojitým řádkem, přiměřeně konfiguruje vysoce kvalitní kompozitní listy PDC, optimalizujte strukturu zubů,
Zuby tkanin s nízkou hustotou, zlepšují agresivitu a odolnost proti otěru vrtáků.
▶ Přiměřeně optimalizujte hydraulickou strukturu, maximalizujte návrh vodní cesty a zlepšují účinnost odstraňování trosek.
|
φ215.9KS813FG |
IADC kód S433 |
|
SPECIFIKACE |
|||
|
Bitová velikost (in) |
81/2" |
Spojení |
4-1/2 "API reg |
|
Bitová velikost (mm) |
215.9 |
Doporučené RPM (r/min) |
60-250 |
|
Počet čepele |
8 |
Doporučené WOB (KN) |
10-100 |
|
Primární velikost řezačky (mm) |
13 |
Doporučené tok ratellps) |
25-36 |
|
Nozle Qty |
4 |
Čistá/hrubá hmotnost (kg) |
68/72 |
|
Délka měřidla |
2"-3.5" |
Celková dimenze (mm) |
580×285×285 |
Funkce
▶Vhodné pro středně tvrdé formace s vysokou pevností a abrazivními vlastnostmi, jako je vápenec, tvrdý sádra, dolomit, pískovec atd.
▶Hluboké spirálové čepelí křídlo, krátká struktura parabolického tvaru, antirotační design, maximalizace mechanické rychlosti vrtání a stabilitu vrtného bitu.
▶Svařování vysoce výkonných materiálů odolných proti opotřebení na povrchu čepele zvyšuje odolnost proti opotřebení a odolnost proti erozi bitů.
▶Struktura zubu s dvojitým řádkem, přiměřeně nakonfiguruje vysoce kvalitní kompozitní listy PDC, optimalizují strukturu zubů, aby se zlepšil odolnost proti útoku a otěru vrtacího bitu.
▶Použitím kompozitních listů PDC pro prodloužení měřidla, zlepšení boční stability a pevnosti v tlaku vrtného bitu, snižování postranního posunu a zlepšení kvality vrtání.
▶Optimalizace hydraulické struktury, návrh pole toku na dně studny je prospěšný pro migraci skalních zbytků
a prevence bahenních tašek.
|
φ311.2ks516fg |
IADC kód S323 |
|
SPECIFIKACE |
|||
|
Bitová velikost (in) |
121/4" |
Spojení |
6-5/8 "API REG |
|
Bitová velikost (mm) |
311.1 |
Doporučené RPM (r/min) |
60-250 |
|
Počet čepele |
5 |
Doporučené WOB (KN) |
10-100 |
|
Primární velikost řezačky (mm) |
16 |
Doporučený průtok (LPS) |
40-55 |
|
Tryska Qty |
7 |
Čistá/hrubá hmotnost (kg) |
100/123 |
|
Délka měřidla |
2"-3.5" |
Celková dimenze (mm) |
700×360×360 |
Funkce
▶Vhodné pro měkké a středně tvrdé formace s abrazivními vlastnostmi, jako je vápenec, pískovec, břidlice atd.
▶Hluboká parabolická struktura ve tvaru parabolické čepele, konstrukce antitotace zvyšuje hloubku čepelí, snižujte točivý moment, zlepší hloubku vrtání,
Mechanická rychlost vrtání a stabilita vrtného bitu.
▶Svařování vysoce výkonných materiálů odolných vůči opotřebení na povrchu čepele, přiměřeně konfiguruje vysoce kvalitní kompozitní listy PDC, zvyšuje odpor opotřebení a odolnost proti erozi, optimalizující strukturu zubů, aby se zlepšil útok a otěrku odolnost proti vrtání.
▶Posílení měřidla pomocí kompozitních listů PDC, snižte opotřebení hornin na konzervaci průměru, zvyšují odolnost proti opotřebení a stabilitu konzervace průměru, zlepšují životnost vrtáků.
▶Optimalizace hydraulické struktury, návrh pole toku ve spodní části studny.
Prevence bahenních tašek.
| φ311.2KS716FGA | IADC kód S423 |
 |
 |
|
SPECIFIKACE |
|||
|
Bitová velikost (in) |
121/4" |
Spojení |
6-5/8 "API REG |
|
Bitová velikost (mm) |
311.1 |
Doporučené RPM (r/min) |
60-250 |
|
Počet čepele |
7 |
Doporučené WOB (KN) |
20-110 |
|
Primární velikost řezačky (mm) |
16 |
Doporučený průtok (LPS) |
40-55 |
|
Tryska Qty |
9 |
Čistá/hrubá hmotnost (kg) |
96/119 |
|
Délka měřidla |
2"-3.5" |
Celková dimenze (mm) |
700×360×360 |
Funkce
▶ Vhodné pro měkké a středně tvrdé formace, jako je vápenec, tvrdý sádrový dolomit, břidlice atd.
▶ Hlavní řezací zuby přijímají trojúhelníkové kompozitní řezací zuby, zvyšují dopad na vrták a opotřebení, prodlužují životnost vrtacích kousků, zvyšují agresivitu a stabilitu vrtacího bitu, chrání hlavní řezací zuby před předčasným opotřebením.
▶ Optimalizace hydraulického designu, důkladně čistě a ochlaďte vrták.
|
φ444,5KS616 |
IADC kód S423 |
|
SPECIFIKACE |
|||
|
Bitová velikost (in) |
171/2" |
Spojení |
7-5/8 "API REG |
|
Bitová velikost (mm) |
444.5 |
Doporučené RPM (r/min) |
60-250 |
|
Počet čepele |
6 |
Doporučené WOB (KN) |
30-180 |
|
Primární velikost řezačky (mm) |
16 |
Doporučený průtok (LPS) |
45-70 |
|
Tryska Qty |
9 |
Čistá/hrubá hmotnost (kg) |
245/285 |
|
Délka měřidla |
2"-3.5" |
Celková dimenze (mm) |
760×560×560 |
Funkce
▶Vhodné pro měkké a středně tvrdé útvary, jako je břidlice, pískovec, křída atd.
▶Hluboká čepel s dlouhou parabolickou strukturou tvaru a konstrukcí proti víření, zvyšuje hloubku čepele, snižujte točivý moment, zlepšují hloubku vrtání, mechanickou rychlost vrtání a stabilitu vrtného bitu.
▶Svařování vysoce výkonných materiálů odolných vůči opotřebení na povrchu čepele, přiměřeně konfiguruje vysoce kvalitní kompozitní listy PDC, zvyšuje odolnost proti opotřebení a odolnost proti erozi, zvyšuje hustotu zubů, zvyšuje agresivitu a odolnost proti otěru bitů.
▶Vysoce kvalitní zakřivená retence průměru kompozitního plechu PDC, nastavení zubů absorbujících nárazy, snižují opotřebení měřidla a zvyšují odolnost a stabilitu měřidla, snižují vibrace vrtacího bitu, zlepšují stabilitu vrtacího bitů, životnost.
▶Optimalizace hydraulické struktury, návrh pole průtoku ve spodní části studny je prospěšný pro migraci skalních zbytků a prevenci bahenních sáčků; zvýšení počtu trysek, optimalizujte systém cirkulace vodních bitů; vyvážení toku tekutin je prospěšné pro ochlazení zubů a snižování eroze bitu.
| IAdc 127- φ215.9 | IADC 127-215. 9 Rubber SEAL |
|
SPECIFIKACE |
|||
|
IADC kód |
IADC 127 |
Doporučené RPM (r/min) |
60-180 |
|
Bitová velikost (in) |
8-1/2" |
Doporučené WOB (KN/MM) |
0.35-0.85 |
|
Bitová velikost (mm) |
215.9 |
Čistá hmotnost (kg) |
38 |
|
Typ spony připojení |
4-1/2 "API reg |
Hrubá hmotnost (kg) |
40 |
|
Typ zubu |
Ocelové zuby |
Celková dimenze (mm) |
255×255×405 |
|
Typ těsnění |
Gumová těsnění |
||
Formace
- Měkké útvary s nízkou pevností tlaku a vysokou schopností cvičení, jako je bahenní kámen, křída, slaná skála, měkký vápenec atd.
| IAdc 217- φ311.2 | IADC 217-311. 2 gumové těsnění |
|
SPECIFIKACE |
|||
|
ADC kód |
IADC217 |
Doporučené RPM (r/min) |
150-60 |
|
Bitová velikost (in) |
12-1/4" |
Doporučené WOB (KN/MM) |
0.35-0.95 |
|
Bitová velikost (mm) |
311.1 |
Čistá hmotnost (kg) |
98 |
|
Typ spony připojení |
6-5/8 "API REG |
Hrubá hmotnost (kg) |
100 |
|
Typ zubu |
Ocelové zuby |
Celková dimenze (mm) |
355×355×475 |
|
Typ těsnění |
Gumová těsnění |
||
Formace
Střední tvrdá tvorba s vysokou tlakovou pevností, jako je středně měkká břidlice, anhydritu, středně měkký vápenec, středně měkký pískovec a měkké útvary s tvrdou vzájemnou vrstvou.
|
IAdc 437- φ215.9 |
IAdc 437-215. 9metal SEAL |
|
SPECIFIKACE |
|||
|
IADC kód |
IADC 437 |
Doporučené RPM (r/min) |
240-70 |
|
Bitová velikost (in) |
8-1/2" |
Doporučené WOB (KN/MM) |
0.35-0.9 |
|
Bitová velikost (mm) |
215.9 |
Čistá hmotnost (kg) |
38 |
|
Typ spony připojení |
4-1/2 "API reg |
Hrubá hmotnost (kg) |
40 |
|
Typ zubu |
TCI |
Celková dimenze (mm) |
255×255×405 |
|
Typ těsnění |
Kovové těsnění |
||
Funkce
▶ Vhodné pro extrémně měkké útvary s nízkou pevností tlaku a vysokou schopností cvičení, jako je hlína, bláto, sádra, měkký vápenec.
▶ Potahování odolný vůči opotřebení: na špičku dlaně je aplikován materiál odolný vůči opotřebení karbidu a okraj zubní dlaň zvyšuje odolnost proti opotřebení a životnost bitů.
▶ Karbidový centralizátor zabudovaný na povrch dlaně, snižte opotřebení bitových broušení, šikmé studny a horizontální studny zlepšují životnost bitů.
▶ Gouge vložky vysoce kvalitní slitiny karbidu wolframu, snižují opotřebení bitů při broušení, zlepšují stabilitu a život bitů.
▶ Vysoce kvalitní zub wolframového karbidu Tricone, snižuje opotřebení, zvyšuje drtivou kapacitu a život bit.
▶ Optimalizujte strukturu ochrany vody, zvyšujte schopnost samoty a život bitu.
