Produktyfunkce
A. Přijmout axiální pístové čerpadlo + Triple Gear čerpadlo plné hydraulické pohony.
B. Hlava napájení přijímá mechanické dva - Návrh regulace rychlosti rychlosti a maximální točivý moment může dosáhnout 1400n.m.
C. Hlava napájení má mechanismus postranního překladu, který je výhodný pro zvedání a snížení vrtného nástroje.
D. šikmý pístový motor se používá k řízení malého objemu a velkého výkonu.
E. Vrtání lze provést v rozmezí 45-90 stupňů.
Technické parametry
|
Hloubka vrtání |
|
|
BTW (M) |
650 |
|
NTW (M) |
600 |
|
Htw (m) |
300 |
|
PQ (M) |
\ |
|
Hydraulický systém |
|
|
Hodnocený tlak (MPA) |
Primární čerpadlo 95ml/R.32MPA Auxiliární čerpadlo 80ml/R.25MPA |
|
Metoda chlazení |
Chlazení vzduchu |
|
Dieselový motor |
|
|
Model |
Yuchai Engine 4-válec 92 kW |
|
Hodnocená síla (KW) |
92 |
|
Hodnocená rychlost (RPM) |
2200 |
|
Vrtací hlava |
|
|
Max.Torque (NM) |
1400 |
|
Rychlost max.rotace (RPM) |
1400 |
|
Mrtvice (m) |
1.8 |
|
Zvedací síla (KN) |
240 |
|
Feeding Force (KN) |
120 |
|
Wireline naviják |
|
|
Kapacita válce (m) |
800 |
|
Životní síla (KN) |
15 |
|
Rychlost zvedání (M/min) |
110 |
|
Lano dia. (MM) |
6 |
|
Vrtací stožár |
|
|
Výška (m) |
6.1 |
|
Úhel vrtání |
45-90 |
|
Slide zdvih (mm) |
800 |
|
Potrubí svorka |
|
|
BQ/NQ/HQ/PQ |
|
|
Crawler podvozek |
|
|
Stupeň úhlu stoupání |
20 |
|
Max rychlost chůze (km/h) |
2 |
|
Mudová čerpadlo |
|
|
BW100 |
|
|
Dimenze přepravy |
|
|
L*w*h mm |
4500*1900*2300 |
|
Hmotnost stroje (t) |
|
|
4.6 |
|

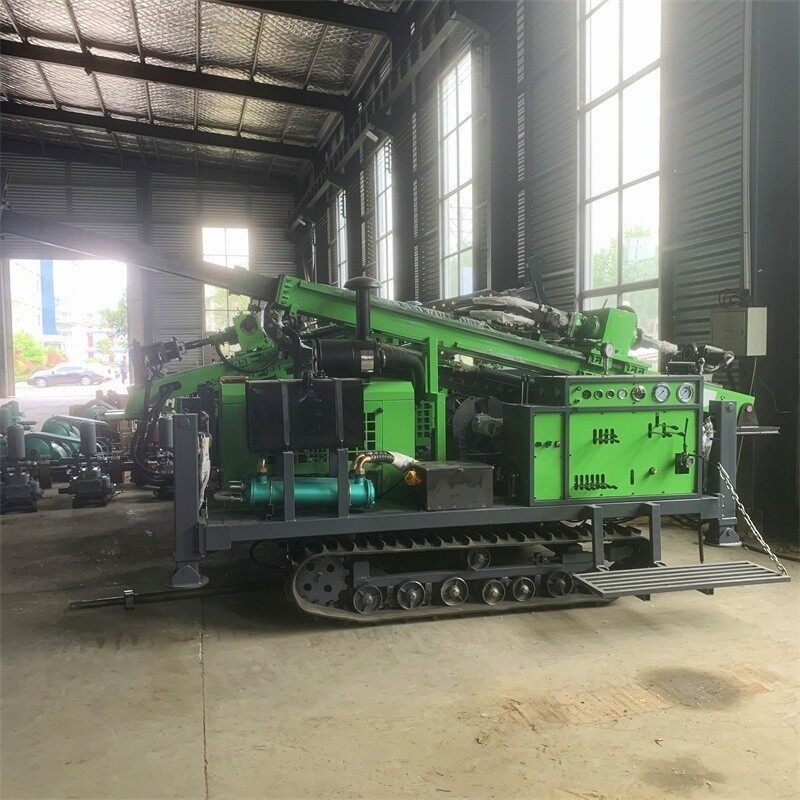

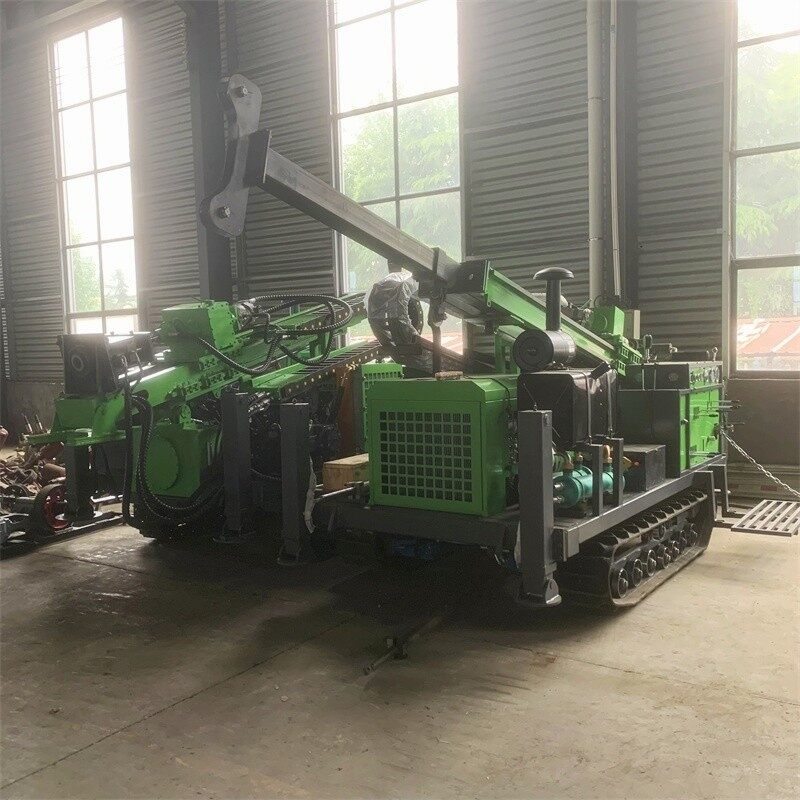

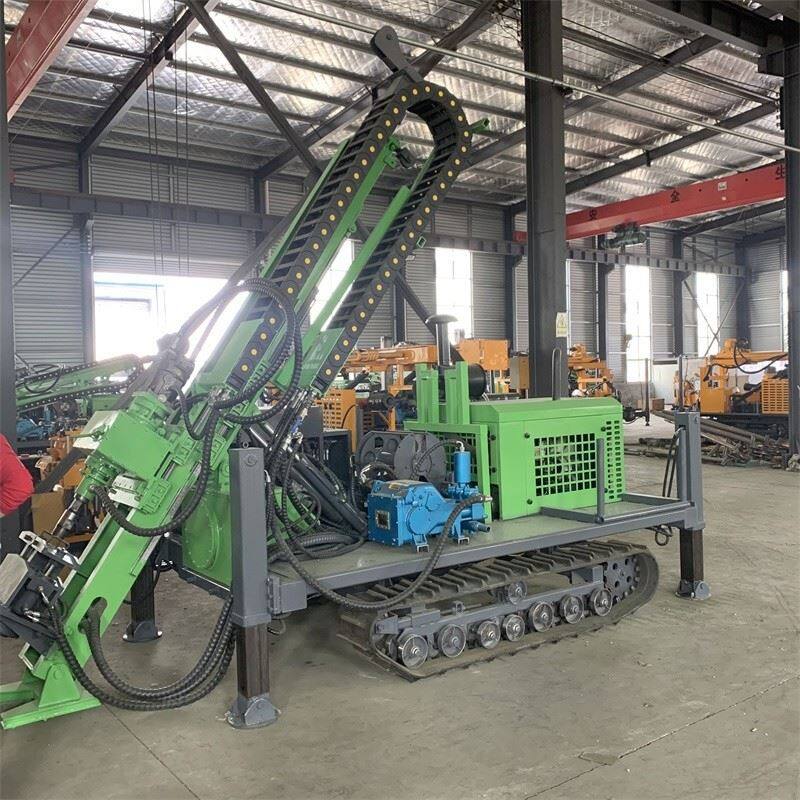

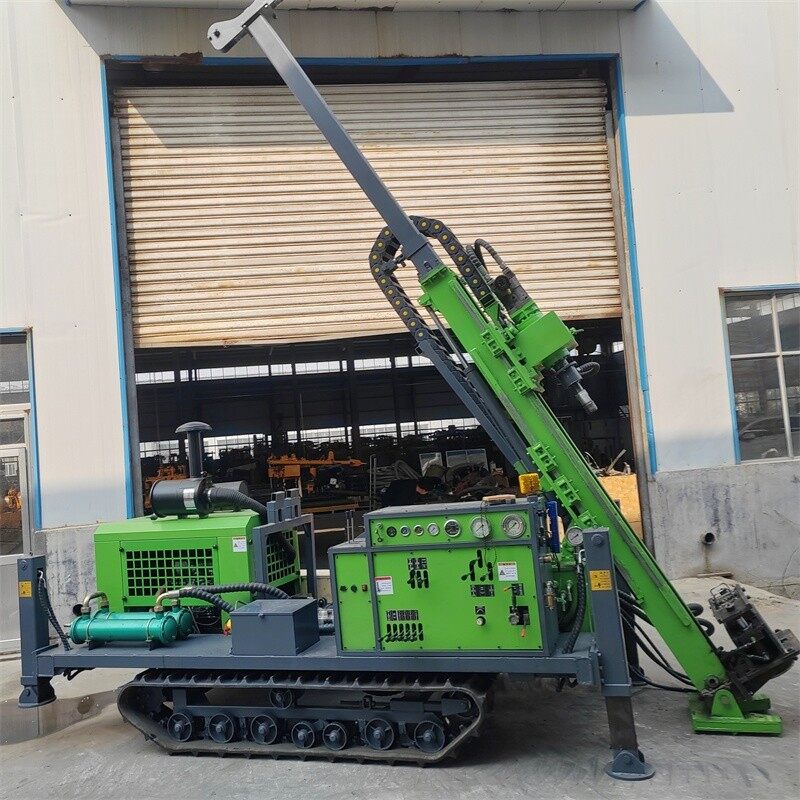

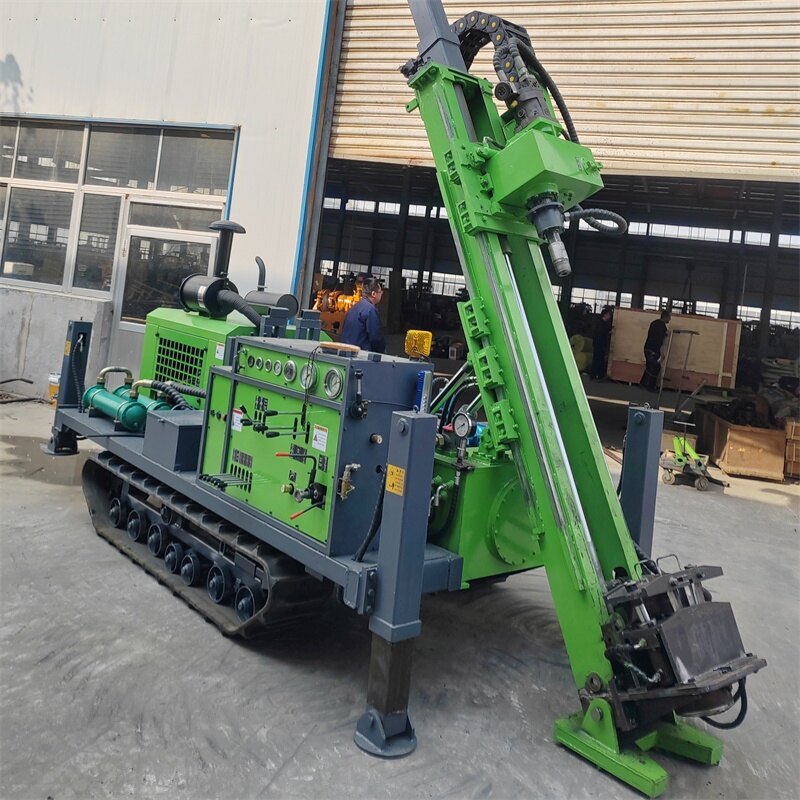

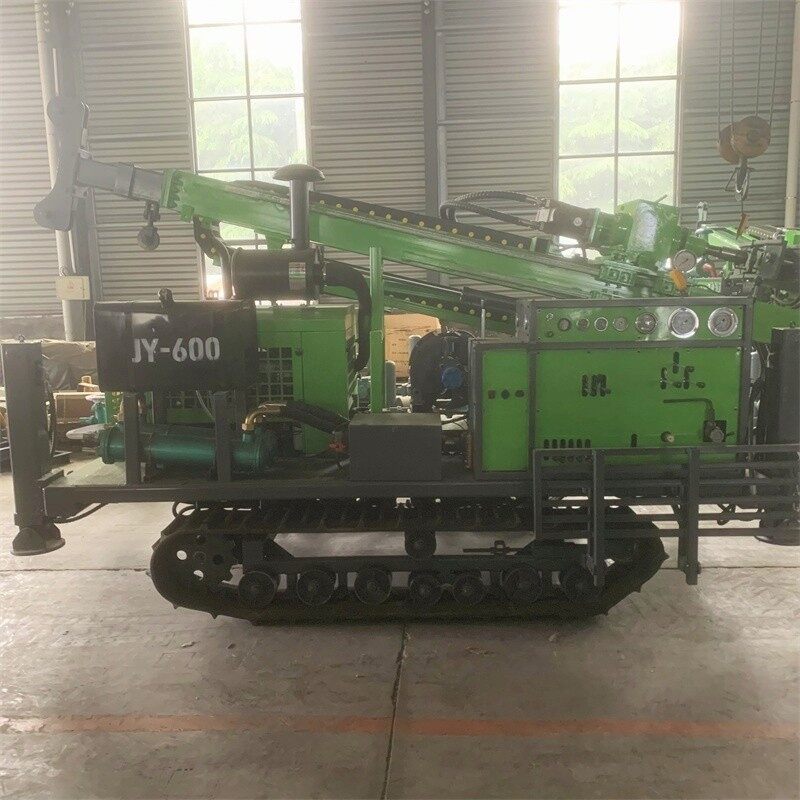

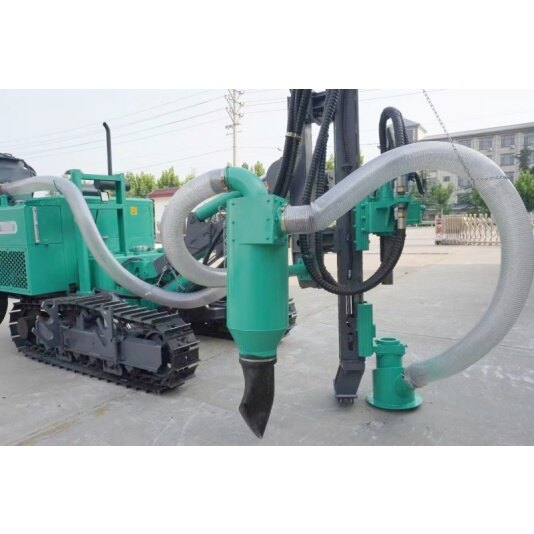

Obrázek produktů
